총 3개의 AZ와 2개의 public subnet과 5개의 private subnet으로 구성했다.
public subnet은 외부 인터넷과 통신하도록 설계했다.
EIP를 NAT에 하나만 할당하고 하나의 public subnet에만 NAT를 설계했다.
public ip가 없는 ec2 instances를 NAT로 외부 인터넷과 연결할 수 있도록 설계했다.
ALB를 사용하여 로드를 분산시켰고, ALB는 public subnet에 존재하도록 설계했다.
2개의 private subnet에 web service instance를 위치시킬 수 있도록 설계했다.
3개의 private subnet에 db instance를 위치시킬 수 있도록 설계했다.
db instance가 위치하는 3개의 subnet을 VPN과 연결시켰다.
end user가 tunnelblick을 통해 db에 원격 접속을 할 수 있도록 설계했다.

EC2 instance private 접근 구조

1. 일반적인 경우

일반적으로 bastion host를 사용해서 EC2에 private하게 접근한다. 그런데 이렇게 복잡하게 접근하는 것보다 Session Manager를 활용하면 훨씬 간단하고 편하게 접근할 수 있다.

[1] bastion host의 단점

bastion host를 위한 instance 관리(비용 발생)
the application host’s private key을 bastion host에 설치
bastion host를 관리하기 위한 VPC(application VPC와 분리하는 것을 추천)
the bastion host has a security group rule that allows port 22 access only from the corporate network IP space(일반적으로 접속할 수 있는 공간도 제약이 있다.)
SG도 신경써줘야 하며, 22 port(ssh) 연결 필수
Run the “ifconfig” command
로그 관리가 굉장히 힘들다.(ssh activity가 자동으로 로깅되지 않는다)

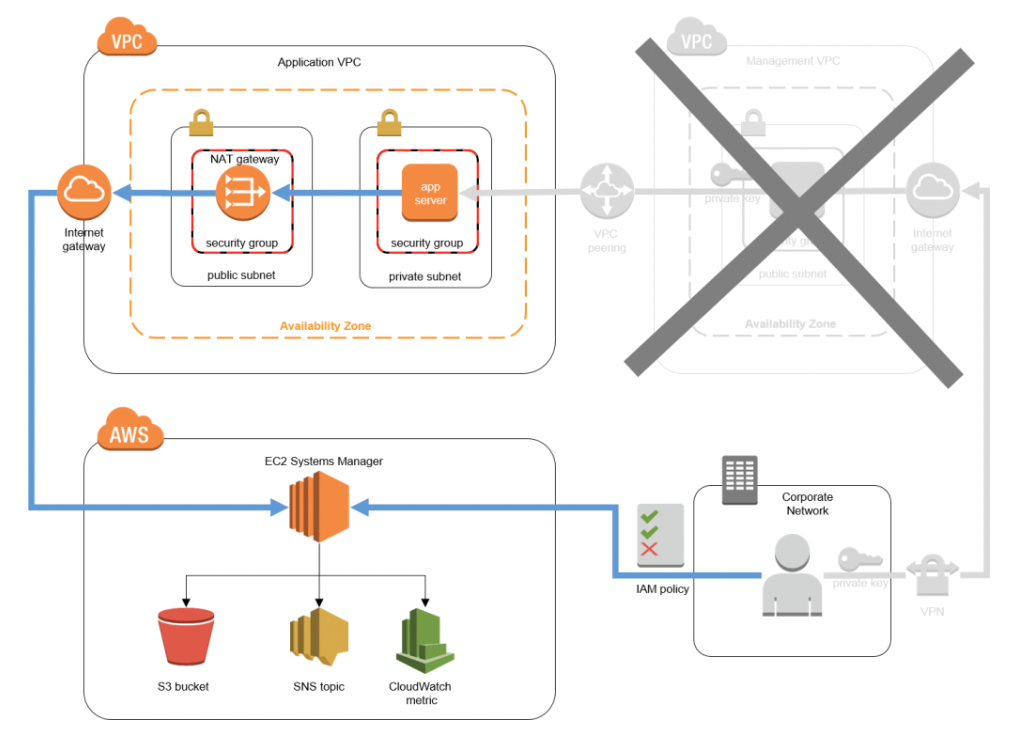

2. System Manager - Session Manager 접근 구조

[1] 사용 기술

Systems Manager - Session Manager

[2] Systems Manager란?

AWS 클라우드에서 실행되는 애플리케이션 및 인프라를 관리하는 데 도움이 되는 기능 모음
Systems Manager는 애플리케이션 및 리소스 관리를 간소화
운영 문제를 감지하고 해결하는 시간을 단축
AWS 인프라를 규모에 따라 안전하게 운영 및 관리하는 데 도움

[3] Session Manager란?

System Manager가 가진 기능 중 remote control을 담당하고 있는 기능

[4] Systems Manager - Session Manager 작동 원리

IAM 권한 확인
관리하는 노드(instance)인 경우 노드(instance)에서 실행 중인 Systems Manager 에이전트(SSM Agent)가 작업을 수행
Session Manager는 SSM(Systems Manager) 에이전트를 사용하여 인스턴스에서 시작한 암호화된 채널을 통해 인스턴스와 통신

[5] SSM Agent란?

EC2 instance에 설치되어 Systems Manager와 통신하기 위한 역할을 맡음
IAM같은 역할
에이전트가 Systems Manager 메시지를 가져와 응답하고, CloudWatch 지표를 게시하고, S3에 로그 파일을 쓸 수 있음
HTTPS를 통해 Systems Manager와 통신. 즉, 호스트와 서비스 간의 통신이 암호화되고 보안 그룹에는 특별한 송신 규칙이 필요하지 않음

[6] Session Manager 장점

22 port(ssh) 오픈할 필요 없음
bastion host 유지 위한 instance를 관리할 필요 없음
IAM policy를 가진 유저로 aws console과 aws cli로 접근 가능.
IAM 유저 단위로 제어 가능(세부적으로 컨트롤 가능)
- ex) 수 백개의 인스턴스에 대해 일일이 로그인을 위한 키 파일을 관리해야 할 때
- ex) 개발자 별로 지정된 팀의 인스턴스만 로그인 할 수 있도록 하고 싶을 때
웹브라우저 기반으로 OS와 무관하게 사용 가능
로깅과 감사가 아주 편하다.
- 언제 어디서 누가 접속했는지 확인 가능(cloudTrail)
- 접속 기록과 사용한 모든 커맨드 및 출력 내역을 S3 혹은 CloudWatch로 전송 가능
AWS service와 연동이 되어 있어서 다양한 시나리오를 그릴 수 있음
- ex) EventBridge 등과 연동하여 실시간으로 접근에 대해 알림 받기 가능 등

IAM 권한 설정

1. Custom Policy 생성

SessionManagerPermissions

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ssm:StartSession"
            ],
            "Resource": [
                "arn:aws:ec2:ap-northeast-2:777750262439:instance/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "ssm:TerminateSession",
                "ssm:ResumeSession"
            ],
            "Resource": [
                "arn:aws:ssm:*:*:session/*"
            ]
        }
    ]
}

iam user에 해당 정책 json으로 넣어서 policy 생성

EC2 Instance private 접근 방법

1. AWS Console 접근

AWS에 로그인

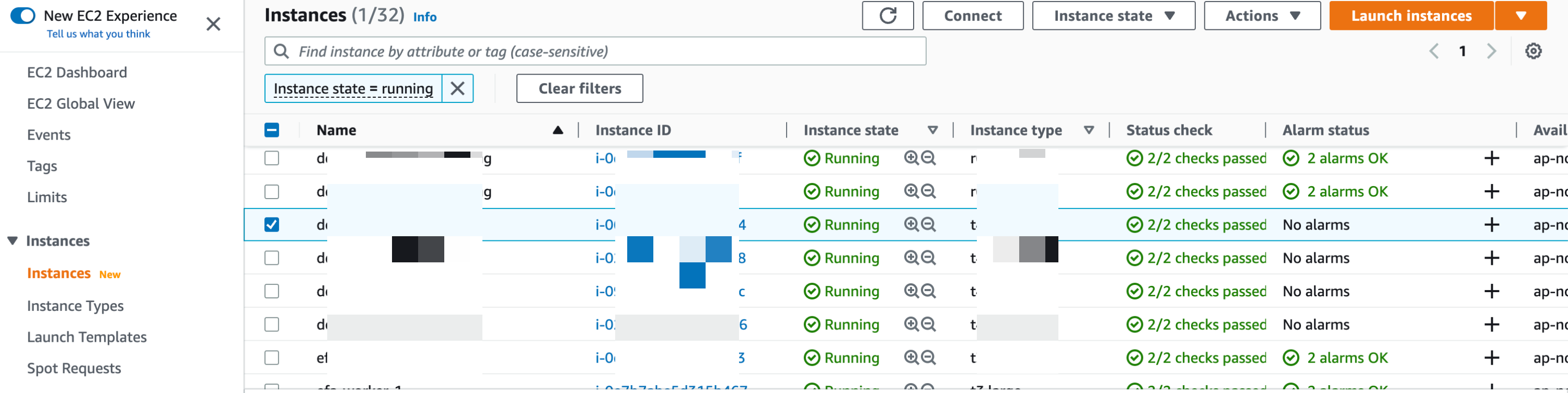

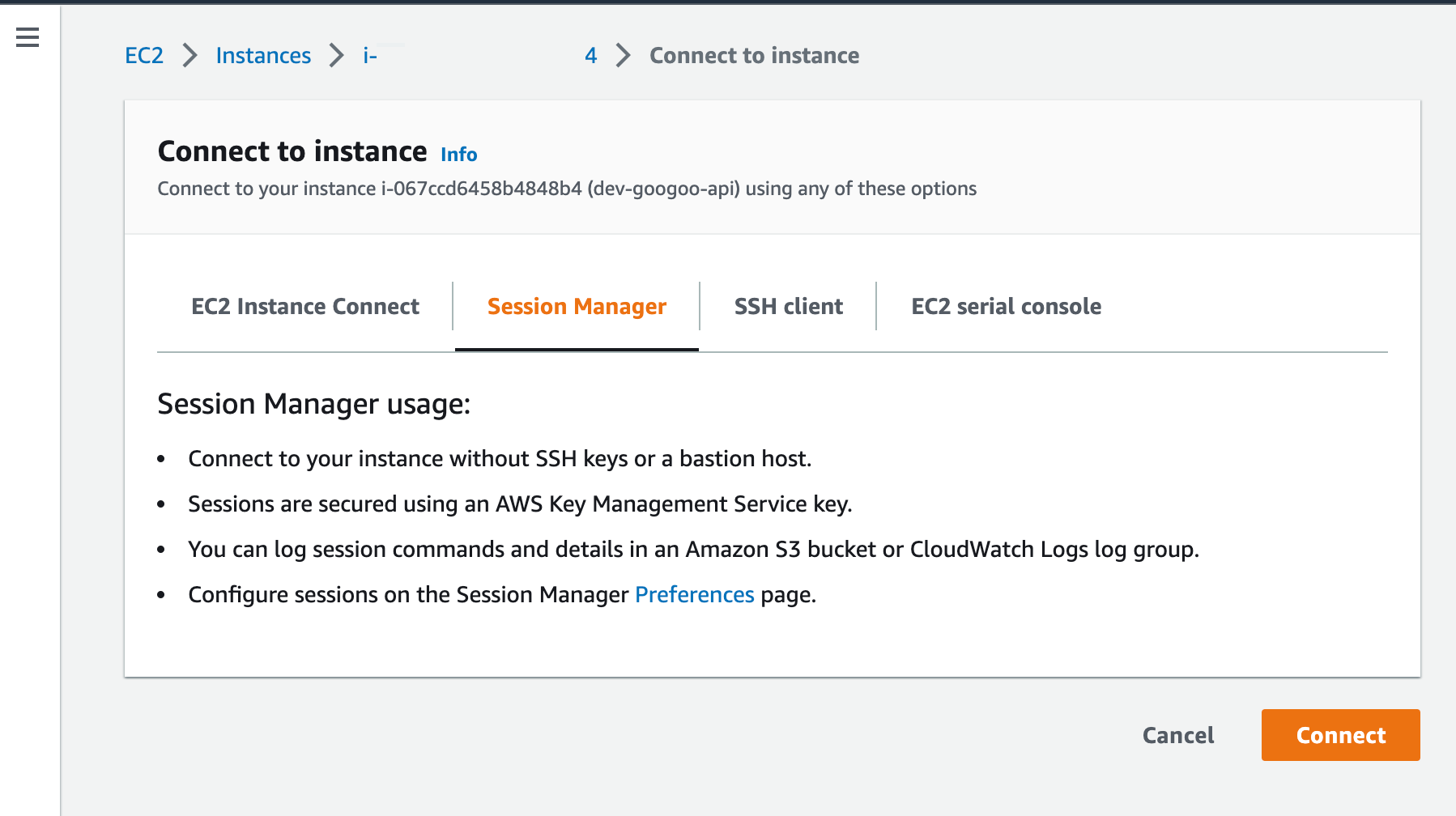

EC2 > instance 체크 > Connect 클릭 > Session Manager > Connect 클릭

2. AWS CLI 접근

[1] 최초 한 번 설정(제가 도와드릴 예정)

(1) aws cli 설치

brew install awscli

(2) sh 파일 실행

ssm-autu-exec.sh

#!/bin/bash

aws configure
curl "https://s3.amazonaws.com/session-manager-downloads/plugin/latest/mac/sessionmanager-bundle.zip" -o "sessionmanager-bundle.zip"
unzip sessionmanager-bundle.zip
sudo ./sessionmanager-bundle/install -i /usr/local/sessionmanagerplugin -b /usr/local/bin/session-manager-plugin
session-manager-plugin

실행하면 처음에 입력란이 뜬다.

access key: 자신의 access key
secret key: 자신의 secret key
region: ap-northeast-2
output format: json

[2] 접속 방법

aws ssm start-session --target [instance-id]

RDS instance 접근 구조 - AWS Client VPN

VPN 설치 목적?

외부 인터넷으로부터 방어하기 위함이 아니다. db 보안과 db 리모트 접근하기 위해서 vpn 설정을 한 것이다.

Client VPN이란?

AWS 리소스 및 온프레미스 네트워크의 리소스에 안전하게 액세스할 수 있도록 하는 관리형 클라이언트 기반 VPN 서비스입니다. Client VPN에서는 OpenVPN 기반 VPN 클라이언트를 사용하여 어떤 위치에서든 리소스에 액세스할 수 있습니다.

Client VPN 구조

사용기술

AWS Client VPN
AWS Certificate Manager
Tunnelblick

인증방식

Active Directory 인증(사용자 인증) vs Single sign-on 인증(사용자 인증) vs 상호 인증(인증서 인증)

Active Directory - x

마이크로소프트 제품을 사용할 때 사용. 그래서 선택하지 않았다.

Single sign-on 인증 - x

아이디, 비밀번호를 입력해야하고 매일 사용할 때 불편할 거라 생각해 선택하지 않았다.

상호 인증 - o

client certificate과 key를 client VPN 인증서 파일에 넣어서 인증하는 방식
아주 간편하고 딱 한 번만 넣으면 다른 개발자들이 해당 파일을 다운받아서 tunnelblick에 넣기만 하면 된다. 매우 편리해 해당 방식 선택

고려해야 하는 이슈들

UDP vs TCP

기본적으로 Client VPN 엔드포인트는 UDP 전송 프로토콜을 사용
이유는 성능

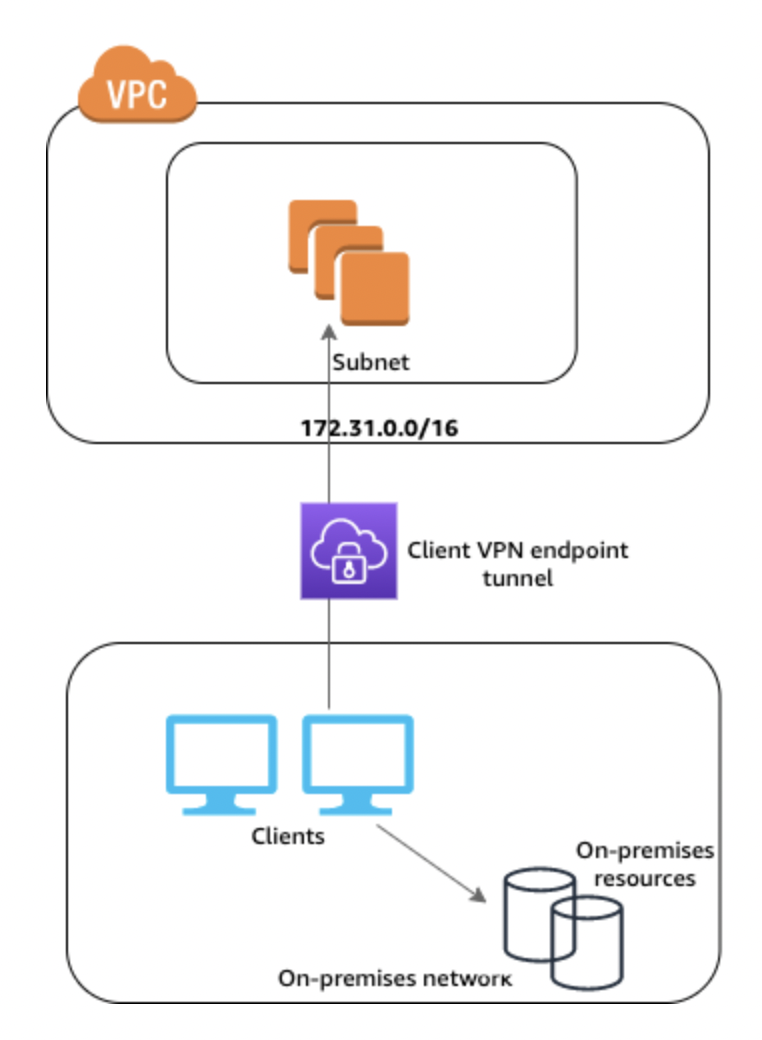

분할터널

연결을 네트워크에서는 터널이라고 표현

VPC로 향하는 트래픽만 Client VPN 터널을 통해 라우팅됩니다.
온프레미스 리소스로 향하는 트래픽은 Client VPN 터널을 통해 라우팅되지 않습니다.

DNS(Domain Name Server)

DNS란 Domain Name System을 운영하는 서버를 의미(이름을 IP로 변환)

VPN 안에서 작동하는 DNS 서버가 필요하다. 그런데 해당 DNS 서버는 기본적으로 VPC 안에서 생성해 준다.
VPC를 생성할 때 기본적으로 생성되는 Route 53 Resolver는 VPC 네트워크 범위, 플러스 2에 대한 예약된 IP 주소에서 실행되는 DNS 서버에 매핑된다.

References

1. vpc

https://docs.aws.amazon.com/ko_kr/elasticloadbalancing/latest/classic/elb-internal-load-balancers.html

Internal Classic Load Balancers - Elastic Load Balancing

https://aws.amazon.com/ko/blogs/aws/new-aws-elastic-load-balancing-inside-of-a-virtual-private-cloud/

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/vpc-ug.pdf

https://aws.amazon.com/ko/premiumsupport/knowledge-center/elastic-beanstalk-static-IP-address/

Amazon VPC에서 Elastic Beanstalk 사용 - AWS Elastic Beanstalk

https://aws.amazon.com/ko/blogs/aws/new-aws-elastic-load-balancing-inside-of-a-virtual-private-cloud/

CIDR.xyz

라우팅 테이블 작업 - Amazon Virtual Private Cloud

Amazon VPC 할당량 - Amazon Virtual Private Cloud

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/vpc-ug.pdf#VPC_Route_Tables

네트워크 ACL을 사용하여 서브넷에 대한 트래픽 제어 - Amazon Virtual Private Cloud

https://docs.aws.amazon.com/ko_kr/elasticbeanstalk/latest/dg/vpc.html

https://cidr.xyz/

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/WorkWithRouteTables.html

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/amazon-vpc-limits.html

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/vpc-network-acls.html

2. System Manager - Session Manager

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/what-is-systems-manager.html

https://aws.amazon.com/ko/blogs/mt/replacing-a-bastion-host-with-amazon-ec2-systems-manager/

https://github.com/aws/amazon-ssm-agent

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-manager-getting-started.html

https://aws.amazon.com/ko/premiumsupport/knowledge-center/ssm-session-manager-control-access/

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/getting-started-add-permissions-to-existing-profile.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/getting-started-restrict-access-examples.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-manager-getting-started-instance-profile.html

https://docs.aws.amazon.com/ko_kr/IAM/latest/UserGuide/id_roles_use_switch-role-ec2_instance-profiles.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-manager-getting-started-restrict-access.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/getting-started-sessiondocumentaccesscheck.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-manager-getting-started-configure-preferences.html

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-preferences-timeout.html

3. Session Manager 설치

https://docs.aws.amazon.com/ko_kr/systems-manager/latest/userguide/session-manager-working-with-install-plugin.html#install-plugin-macos

4. vpn

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/what-is.html#what-is-limitations

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/split-tunnel-vpn.html

https://aws.amazon.com/ko/blogs/database/accessing-an-amazon-rds-instance-remotely-using-aws-client-vpn/

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/cvpn-self-service-portal.html

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/cvpn-working-target.html

https://www.youtube.com/watch?v=8En5Dd-dHFw

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/client-authentication.html#mutual

https://aws.amazon.com/ko/blogs/database/securely-access-amazon-documentdb-with-mongodb-compatibility-locally-using-aws-client-vpn/

https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/vpc-dns.html

https://docs.aws.amazon.com/ko_kr/vpn/latest/clientvpn-admin/client-vpn-admin-guide.pdf
